ما هو الفرق بين قاطع التيار المتردد MCB وقاطع التيار المستمر MCB

لا تعمل جميع الدوائر الكهربائية بنفس الطريقة. أحد الاختلافات المهمة يأتي من نوع التيار الذي يستخدمه النظام. يغير التيار المتردد اتجاهه أثناء التشغيل العادي، بينما يستمر التيار المباشر في التحرك في اتجاه واحد. يؤثر هذا الاختلاف على كيفية استجابة الحماية الكهربائية عند حدوث حالة غير طبيعية.

ان قواطع التيار المتردد MCB تم تصميمه للدوائر التي تستخدم التيار المتردد، في حين أن MCB لدوائر التيار المستمر مخصص للتطبيقات الحالية المباشرة. كلا الجهازين لهما غرض أساسي مماثل: يمكنهما فصل الدائرة عندما يؤدي الحمل الزائد أو الدائرة القصيرة إلى خلق حالة غير آمنة. ومع ذلك، فإن بنيتها الداخلية وخصائص الانقطاع يجب أن تتطابق مع نوع التيار المعني.

أثناء الاستخدام العادي، قد تبدو الدائرة وكأنها تعمل بشكل صحيح مع أي نوع من القواطع. يمكن أن تنشأ المشاكل عند اختيار جهاز الحماية دون النظر إلى النوع الحالي. إن فصل الخطأ لا يعني مجرد فتح زوج من جهات الاتصال. يمكن أن تستمر الطاقة الكهربائية عبر الفتحة لفترة قصيرة، لذلك يحتاج القاطع إلى التعامل مع تلك العملية وفقًا للدائرة التي يحميها.

ولهذا السبب، ينبغي التعامل مع التيار المتردد والتيار المستمر كشروط اختيار منفصلة. يجب النظر في جهد الدائرة والتيار وخصائص الحمل وترتيب الأسلاك وجهاز الحماية المقصود معًا بدلاً من الاعتماد على المظهر المادي للقاطع.

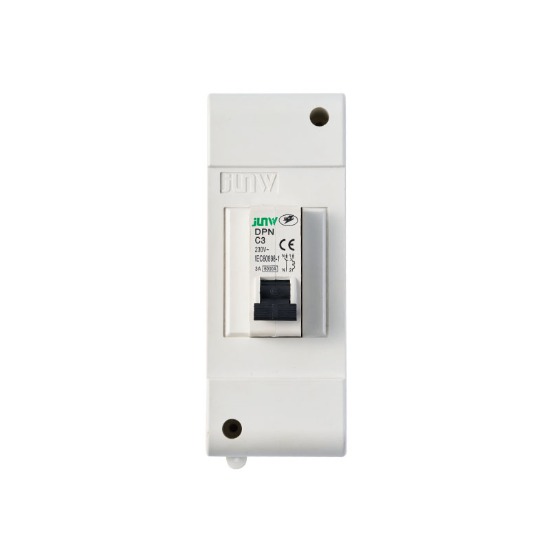

كيف يعمل قواطع التيار المتردد MCB

ان AC MCB Breaker monitors current flowing through an alternating‑current circuit. During ordinary operation, current remains within the expected working range and the circuit stays connected. When excessive current continues for a period of time, the breaker can trip and interrupt the supply.

ماس كهربائى يخلق وضعا مختلفا. يمكن أن يرتفع التيار بسرعة كبيرة، مما يتسبب في فصل آلية الحماية عن الدائرة. والغرض من ذلك ليس التحكم في الجهاز نفسه، ولكن منع التيار غير الطبيعي من الاستمرار خلال الأسلاك والمكونات المتصلة.

أحد الأجزاء المهمة من تشغيل قاطع التيار المتردد هو الطريقة التي يغير بها التيار اتجاهه خلال دورته العادية. عندما تنفصل جهات الاتصال أثناء حدوث خطأ، يمكن أن يتأثر القوس الكهربائي المتكون بينها بالطبيعة المتغيرة للتيار المتردد. في نقاط معينة من الدورة، يمر التيار بشكل طبيعي عبر حالة تيار منخفض، مما يساعد على عملية الانقطاع.

يتم ترتيب المكونات الداخلية للعمل مع ظروف التشغيل تلك. يساهم تصميم الاتصال والحركة والعزل والتحكم في القوس في قدرة القاطع على فصل الدائرة.

بالنسبة للتطبيقات اليومية، يمكن العثور على قاطع التيار المتردد MCB في مناطق مثل:

• بناء دوائر التوزيع
• دوائر الإضاءة
• المعدات العامة التي تعمل بالتيار المتردد
• ترتيبات توزيع الكهرباء الصغيرة

لا تزال الملاءمة تعتمد على الدائرة الفعلية. لا ينبغي اختيار الكسارة فقط لأن تصنيفها الحالي يبدو مناسبًا. يجب أن يتوافق النوع الحالي والتطبيق المقصود مع جهاز الحماية.

كيف يعمل MCB لدوائر التيار المستمر

ان MCB For DC Circuits performs a similar protective role, although the current behaves differently. Direct current normally travels in one direction rather than repeatedly changing direction. Once an arc forms as the breaker contacts separate, there is no natural current reversal to assist interruption in the same way as AC.

ونتيجة لذلك، يحتاج القاطع إلى تصميم مناسب للحفاظ على التحكم في القوس أثناء الانفصال. تعد تباعد الاتصال الداخلي وترتيبات التعامل مع القوس أجزاء مهمة من هذا التصميم. إن مجرد وضع قاطع تيار متردد عادي في دائرة تيار مستمر لا يوفر نفس الحماية تلقائيًا.

يمكن أن تظهر تطبيقات DC بأشكال مختلفة. قد تتطلب أنظمة البطاريات ودوائر التحكم والمعدات التي تعمل بالتيار المباشر وبعض الأنظمة المتعلقة بالطاقة حماية دائرة التيار المستمر. لا يزال كل تطبيق يحتاج إلى جهاز حماية مناسب بناءً على ظروفه الكهربائية.

يمكن أن تكون القطبية مهمة أيضًا بالنسبة لبعض أجهزة حماية التيار المستمر. قد يكون للمنتج اتجاه اتصال محدد، لذا يجب أن يتبع التثبيت تعليمات الشركة المصنعة ومتطلبات الدائرة المحددة.

انother point worth noting is that a breaker made for DC does not become suitable for every DC application. Different circuits can have different operating conditions, loads, and interruption requirements. Checking the product's stated application is therefore an important part of selection.

ما هو الفرق الرئيسي بين AC و DC MCBs؟

على المستوى الأساسي، كلا النوعين من MCB يحميان الدوائر الكهربائية من التيار غير الطبيعي. يكمن الاختلاف الرئيسي بينهما في كيفية تعاملهم مع التيار أثناء الانقطاع.

تم تصميم حماية التيار المتردد حول التيار المتردد، الذي يتغير اتجاهه أثناء التشغيل. تم تصميم حماية التيار المستمر حول التيار الذي يستمر في اتجاه واحد. ونظرًا لاختلاف عملية الانقطاع، فقد يختلف البناء الداخلي أيضًا.

قد يبدو القاطع مطابقًا تقريبًا لطراز آخر من الخارج، إلا أن المظهر لا يوضح ما إذا كان مخصصًا لاستخدام التيار المتردد أو التيار المستمر. توفر العلامات والمعلومات الفنية وتطبيقات الدائرة ومتطلبات الاتصال المزيد من المعلومات المفيدة.

وبالتالي فإن الاختيار بين الاثنين يبدأ بسؤال بسيط: هل الدائرة AC أم DC؟ بمجرد أن تكون هذه النقطة واضحة، يمكن التحقق من الشروط الأخرى فيما يتعلق بالقاطع المحدد بدلاً من التعامل مع كلا النوعين على أنهما قابلان للتبديل.

بالنسبة لمشتري المعدات والقائمين بالتركيب وفرق الصيانة، فإن الحفاظ على التمييز الواضح يمكن أن يمنع مطابقة جهاز الحماية غير المناسب مع الدائرة لمجرد أن الحجم الفعلي أو المظهر العام يبدو مألوفًا.

أين يتم استخدام التيار المتردد والتيار المباشر MCBs بشكل شائع

تظهر دوائر التيار المتردد والتيار المستمر في أجزاء مختلفة من الأنظمة الكهربائية، وبالتالي فإن أجهزة الحماية ذات الصلة لها أيضًا مجالات تطبيق مختلفة. يرتبط قاطع التيار المتردد MCB عادةً بتوزيع الطاقة في المباني، والإضاءة، والمعدات المنزلية، وغيرها من المعدات التي تعمل من التيار المتردد.

ان MCB For DC Circuits is more closely related to systems that use direct current. Battery‑powered equipment, control circuits, communication equipment, and some energy storage arrangements may require DC protection. The exact application depends on how the circuit is designed and what kind of load is connected.

يساعد اختيار القاطع وفقًا للتطبيق في الحفاظ على اتساق الحماية مع النظام الكهربائي. لا ينبغي نقل الجهاز الذي يعمل بشكل جيد في دائرة توزيع التيار المتردد تلقائيًا إلى تطبيق التيار المستمر لمجرد أن التيار المقنن يبدو مشابهًا.

يمكن أيضًا أن تتغير ظروف الدائرة أثناء التشغيل الفعلي. تتمتع بعض المعدات بحمل ثابت، بينما قد تؤدي الأحمال الأخرى إلى إنشاء سلوك تيار مختلف عند بدء حالة التشغيل أو تغييرها. يجب أن تؤخذ هذه الشروط في الاعتبار مع الكسارة المقصودة.

يمكن أن تساعد المقارنة البسيطة في الفصل بين النوعين:

هل يمكن استخدام قاطع التيار المتردد MCB لدائرة التيار المستمر؟

ان AC MCB Breaker should not be assumed to work safely in a DC circuit simply because both devices have a similar shape or current marking. Circuit interruption is affected by the way current behaves, especially when contacts separate during a fault.

مع التيار المتردد، يتغير اتجاه التيار أثناء التشغيل العادي. يستمر التيار المستمر في التدفق في اتجاه واحد، لذلك قد يتصرف القوس بين جهات الاتصال المنفصلة بشكل مختلف. يمكن أن يشتمل القاطع المصمم خصيصًا للتيار المستمر على ترتيبات داخلية مخصصة للتعامل مع هذه الحالة.

قد يتم تصميم بعض أجهزة الحماية لتطبيقات التيار المتردد والتيار المستمر. يعتمد هذا الاستخدام على المواصفات المعلنة من قبل الشركة المصنعة بدلاً من المظهر وحده. ولذلك يجب التحقق من علامات المنتج والمستندات الفنية قبل اختيار جهاز لنوع تيار مختلف.

النهج المفيد هو التحقق من:

• النوع الحالي المذكور للكسارة
• تطبيق الدائرة المقصود
• الظروف الكهربائية للنظام
• انy required connection direction
• تعليمات التثبيت المرفقة مع المنتج

قد يؤدي تغيير جهاز الحماية دون التحقق من تصميم الدائرة إلى خلق مخاطر غير ضرورية. يجب أن تتبع أعمال التركيب والصيانة الكهربائية متطلبات السلامة المعمول بها، ويجب أن يتم التعامل معها من قبل موظفين مؤهلين عندما يكون ذلك مناسبًا.

ما الذي يجب التحقق منه قبل اختيار MCB

يتضمن اختيار MCB أكثر من مجرد مطابقة القيمة الحالية. يجب أن يتناسب جهاز الحماية مع الدائرة الكاملة، بما في ذلك نوع الطاقة، والظروف الكهربائية، والحمل، وترتيب الأسلاك، وبيئة التثبيت.

ابدأ بتحديد ما إذا كانت الدائرة تستخدم التيار المتردد أو التيار المباشر. بمجرد أن يصبح النوع الحالي واضحًا، تحقق من معلومات المنتج لمعرفة الاستخدام المقصود منه. يجب أن يتوافق قاطع التيار المتردد MCB مع دائرة التيار المتردد، في حين يجب اختيار MCB لدوائر التيار المستمر وفقًا لمتطلبات نظام التيار المستمر.

هناك عدة نقاط تستحق الاهتمام أثناء عملية الاختيار:

• نوع الدائرة تأكد مما إذا كان مصدر الطاقة يوفر تيارًا مترددًا أو تيارًا مباشرًا. يمكن أن يؤدي خلط الاثنين أثناء التحديد إلى إنشاء تطابق غير مناسب.
• الظروف الكهربائية تحقق من متطلبات النظام المذكورة في وثائق المعدات. يجب أن يكون القاطع مناسبًا للدائرة التي سيعمل فيها.
• خصائص التحميل يمكن للأحمال المختلفة أن تضع متطلبات مختلفة على جهاز الحماية. قد لا تتصرف المحركات والمعدات الإلكترونية والإضاءة والأنظمة التي تعمل بالبطارية بنفس الطريقة أثناء التشغيل.
• ترتيب القطب والأسلاك يجب أن يتوافق عدد الأعمدة وترتيب التوصيل مع تصميم الدائرة. قد يكون لتطبيقات التيار المباشر أيضًا متطلبات اتصال أو قطبية محددة.
• بيئة التثبيت يمكن أن تؤثر درجة الحرارة والرطوبة والغبار وظروف العلبة والمساحة المتاحة على ملاءمة المعدات الكهربائية. يجب مراعاة تعليمات المنتج جنبًا إلى جنب مع موقع التثبيت الفعلي.

إن مراعاة عدة شروط يعطي أساساً أوضح للاختيار بدلاً من الاعتماد على رقم واحد مطبوع على الجهاز.

ما هي تفاصيل التثبيت التي تؤثر على حماية MCB

يساعد التثبيت الصحيح جهاز الحماية على العمل وفقًا لتصميمه المقصود. حتى الكسارة المناسبة يمكن أن تصبح مشكلة عندما تكون التوصيلات مفكوكة، أو الأسلاك غير صحيحة، أو يتم استخدام الجهاز خارج ظروفه المعلنة.

يجب أن تكون نقاط الاتصال آمنة ومرتبة وفقًا لتعليمات المنتج. بالنسبة لبعض قواطع التيار المستمر، قد يحتاج اتجاه القطبية أو الاتصال إلى اهتمام خاص. ولا ينبغي تخمين مثل هذه المتطلبات من شكل المحطات الطرفية.

يجب أيضًا تركيب القاطع في حاوية مناسبة أو ترتيب توزيع عند الحاجة. يجب أن تظل الظروف المحيطة ضمن النطاق الذي حددته الشركة المصنعة، خاصة في حالة وجود حرارة أو رطوبة أو غبار.

قبل وضع الدائرة في الخدمة، يجب التحقق من التوصيلات وترتيبات الحماية ذات الصلة. يجب أن يتبع أي فحص أو تعديل يتعلق بالمعدات الكهربائية النشطة إجراءات السلامة المعمول بها وأن يتم تنفيذها بواسطة موظفين مؤهلين بشكل مناسب عند الاقتضاء.

وبالتالي فإن ممارسات التثبيت الجيدة تعد جزءًا من الحماية وليست مصدر قلق منفصل. لا يمكن للمنتج الصحيح أن يعوض عن الأسلاك غير المناسبة أو التثبيت الإهمالي.

كيف يمكن أن يتم اختيار AC و DC MCB بشكل واضح

يصبح الفرق بين التيار المتردد والتيار المستمر MCBs أسهل في الإدارة عندما يتبع الاختيار الدائرة الفعلية بدلاً من مظهر القاطع. يهدف كلا الجهازين إلى توفير حماية للدائرة، إلا أن متطلبات الانقطاع الخاصة بهما ليست متطابقة.

يمكن أن تتبع عملية الاختيار العملية خمس خطوات أساسية:

• التعرف على نوع الطاقة تحديد ما إذا كانت الدائرة تعمل بالتيار المتردد أو التيار المستمر.
• تحقق من ظروف الدائرة ضع في اعتبارك متطلبات النظام والحمل المتصل وترتيب الأسلاك وبيئة التثبيت.
• مطابقة جهاز الحماية حدد قاطعًا يتوافق تطبيقه المعلن مع الدائرة.
• تأكد من متطلبات الاتصال تحقق من العلامات والترتيبات الطرفية ومتطلبات القطبية وتعليمات التثبيت.
• قم بالمراجعة قبل الاستخدام تأكد من أن الجهاز المحدد وترتيبات التثبيت تتوافق مع متطلبات السلامة الكهربائية المعمول بها.

مثل هذه العملية تحافظ على تركيز القرار على كيفية عمل الدائرة فعليًا. قد يخدم قاطع التيار المتردد MCB وقاطع MCB لدوائر التيار المستمر غرضًا وقائيًا مماثلاً، إلا أن تطبيقاتهما المناسبة ليست قابلة للتبديل تلقائيًا.

بالنسبة للمشترين وفرق التركيب، النقطة الأساسية بسيطة: ابدأ بنوع التيار، ثم فكر في الدائرة الكاملة. يساعد التطابق الواضح بين نظام الطاقة وجهاز الحماية الخاص به على إنشاء نهج أكثر اتساقًا للحماية الكهربائية.
